結(jié)構(gòu)加固，混凝土柱的加固分析
對(duì)于柱出現(xiàn)的“軸壓比”或“配筋”超限；混凝土柱縱向配筋不足；混凝土柱箍筋（水平向）配筋不足等問題需要采用哪些加固方法來(lái)解決呢？

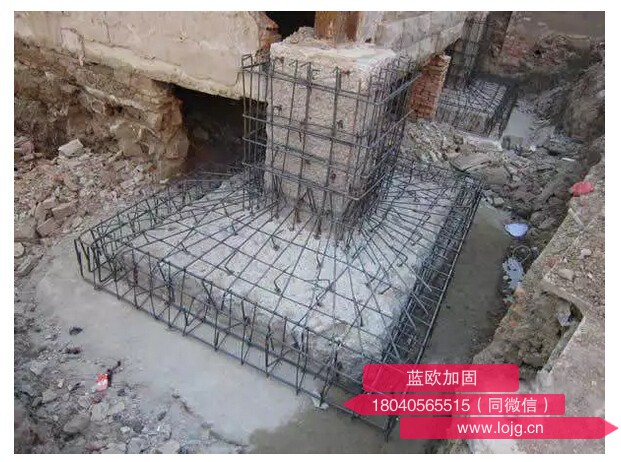

增大截面加固
增大截面加固法，針對(duì)“軸壓比”或“配筋”超限問題加固效果良好，其是采取增大混凝土結(jié)構(gòu)或構(gòu)筑物的截面面積，以提高其承重力和滿足正常使用的一種加固方法?？蓮V泛用于混凝土結(jié)構(gòu)的梁、板、柱等構(gòu)件和一般構(gòu)筑物的加固，優(yōu)勢(shì)是可以同時(shí)增大構(gòu)件的剛度、承載力和變形能力，也可以加強(qiáng)連接的可靠性；劣勢(shì)是濕作業(yè)工作量大、養(yǎng)護(hù)期長(zhǎng)、占用建筑空間較多等。
設(shè)計(jì)、構(gòu)造要求
a、構(gòu)件混凝土強(qiáng)度等級(jí)不應(yīng)低于C13。
b、新增混凝土對(duì)于柱厚度要求：采用現(xiàn)澆混凝土、自密實(shí)混凝土或灌漿料施工時(shí)人不應(yīng)小于60mm；噴射混凝土?xí)r，不應(yīng)小于50mm。
c、采用增大截面加固法時(shí)，原構(gòu)件混凝土表面應(yīng)經(jīng)處理，設(shè)計(jì)文件應(yīng)對(duì)截面處理方法和質(zhì)量提出要求。一般情況下，除混凝土表面應(yīng)予打毛外，尚應(yīng)采取涂刷結(jié)構(gòu)界面膠、種植剪切銷釘或增設(shè)剪力鍵等措施。
d、柱的受力鋼筋直徑不應(yīng)小于14mm，加錨式箍筋直徑不應(yīng)小于8mm；U形箍直徑應(yīng)與原箍筋直徑相同；分布筋直徑不應(yīng)小于6mm。
細(xì)節(jié)分析
a、混凝土柱四邊整體增大截面加固時(shí)，除去植入拉結(jié)筋外，還要確保新增環(huán)形箍筋進(jìn)行封閉。
b、當(dāng)混凝土柱單邊、兩邊或三邊增大截面加固時(shí)，可將新增箍筋與原有箍筋焊接形成閉環(huán)。
外包型鋼加固
外包型鋼加固法，則是對(duì)混凝土柱縱向配筋不足問題加固效果較好，其是按照其與原結(jié)構(gòu)連接方式分為了外粘型鋼加固和無(wú)粘結(jié)外包型鋼加固兩種形式；兩種方法均可大幅度提高鋼筋混凝土柱截面承載能力和抗震能力。
設(shè)計(jì)、構(gòu)造要求
a、加固角鋼不應(yīng)小于L75×5。
b、加固原柱損壞嚴(yán)重，不適合繼續(xù)承載時(shí)，可忽略柱的作用，全部荷載由鋼骨架承擔(dān)。
c、外包角鋼兩端應(yīng)有可靠的連接和錨固，角鋼下端應(yīng)錨固于基礎(chǔ)，中間應(yīng)穿過各層樓板，上端應(yīng)伸至加固層的上一層樓板底或屋面板底。
d、外包型鋼加固柱時(shí)，應(yīng)將原構(gòu)件截面的棱角打磨成半徑r大于等于7mm的圓角。外粘型鋼的注膠應(yīng)在型鋼構(gòu)架焊接完成后進(jìn)行。
細(xì)節(jié)分析
a、對(duì)于底層柱加固，加固角鋼端部必須錨固于原結(jié)構(gòu)基礎(chǔ)頂面，對(duì)于埋置在地基土內(nèi)部分加固角鋼，應(yīng)澆筑混凝土圍套進(jìn)行防銹處理。
b、采用外包型鋼加固鋼筋混凝土柱時(shí)，型鋼表面應(yīng)做25mm厚的高強(qiáng)水泥砂漿或其他防腐和防火性能的材料進(jìn)行保護(hù)。
粘貼纖維織物環(huán)向封閉箍加固
適用于需要提高截面抗剪承載能力和構(gòu)件整體延性的鋼筋混凝土柱加固。
設(shè)計(jì)、構(gòu)造要求
a、被加固的混凝土結(jié)構(gòu)構(gòu)件，其現(xiàn)場(chǎng)實(shí)測(cè)混凝土強(qiáng)度等級(jí)不得低于C15，且混凝土表面的拉粘結(jié)強(qiáng)度不得低于1.5MPa；
b、粘貼在混凝土構(gòu)件表面上的碳布纖維復(fù)合材，不得直接暴露于陽(yáng)光或有害介質(zhì)中，其表面應(yīng)進(jìn)行防護(hù)處理。
細(xì)節(jié)分析
a、環(huán)向約束的纖維織物層數(shù)，對(duì)圓截面不少于2層；對(duì)正方形和矩形截面柱不應(yīng)少于3層。
b、環(huán)向圍束上下層之間搭接寬度不應(yīng)小于50mm，纖維織物環(huán)向截?cái)帱c(diǎn)的延伸長(zhǎng)度不應(yīng)小于200mm，且個(gè)條帶搭接位置應(yīng)相互錯(cuò)開。
c、纖維片材與混凝土之間的粘結(jié)質(zhì)量可用小錘輕輕敲擊或手壓碳纖維片材表面的方法來(lái)檢查，總有效粘結(jié)面積不應(yīng)低于95%。
